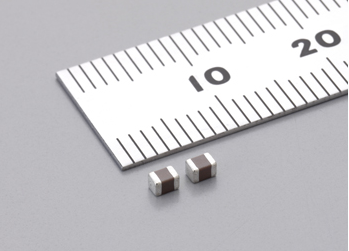

貼片磁珠和貼片電感要怎么區分？首先結構不同：貼片電感由磁芯和線圈組成，貼片磁珠由鐵氧體組成。

對于普通的貼片電感和貼片電容，可以從外觀上確定。有時，在儀器檢測和電感測量儀的幫助下，檢查這兩個引腳是否具有電感值。此外，磁珠是一種特殊的電感，有時可以用作電感。本文TDK代理深圳智成介紹了貼片磁珠和貼片電感要怎么區分及特點，并分析了它們的應用。

1.貼片電感：在電子設備的電路中使用大量的電感元件和輻射濾波元件，包括芯片電感和芯片磁珠。

2.表面貼裝元件的優點是體積小，能滿足實際空間的要求。除阻抗值外，還有阻抗值。.除載流能力等類似物理性能外，通孔連接器和表面貼裝置的其他性能特性基本相同。

3.當需要貼片電感時，需要實現以下兩個基本功能：電路諧振和阻抗。標準軸向電感與軸向電感和芯片電感的區別僅在于包裝不同，電感結構包括繞組線圈.空心線圈和鐵磁繞組線圈。

4.使用功率時，電感的基本參數是電阻測量.當用于扼流圈時，額定電壓和低Q值。

5.貼片磁珠由軟磁鐵氧體材料組成，具有高體積電阻單石結構，其主要功能是去除傳輸線結構中的射頻噪聲，射頻能量是交流正弦波重量疊加在DC傳輸電平上，DC重量是必要的有用信號，射頻射頻能量是無用的干擾信號傳輸和輻射。

6.為了消除這些不必要的信號能量，選擇貼片磁珠來發揮高頻電阻（衰減器）的作用，使DC信號通過并過濾交流信號。一般來說，高頻信號為30MHz但低頻信號也會受到芯片磁珠的影響。

電感和磁珠是兩個不同的概念，電感是被動元件，主要作用是濾波升壓和儲能，而磁珠主要是能量轉換的器件，以下是兩者的區別：

1、電感是儲能元件，而磁珠是能量轉換（消耗）器件

2、電感多用于電源濾波回路，磁珠多用于信號回路，用于emc對策

貼片電感作為一個高阻抗的無功元件，在電路中并不消耗能量，在這里深圳TDK代理商智成電提醒您在阻止高頻信號的流通的同時，會將其反射回干擾源。而貼片磁珠本身是一個軟磁鐵氧體磁芯，在電路頻率較低時，作用基本類似于貼片電感；但在更高的頻率干擾，貼片磁珠等效為耗損電阻，將高頻干擾轉化為熱量形式消耗，而不是和貼片電感一樣反射回干擾源，這就是它們之間本質的區別，這也是為什么貼片磁電感的單位是?H?，而貼片磁珠的單位是Ω了。

以上就是本文全部內容，主要介紹了貼片磁珠和貼片電感要怎么區分。如您想要了解更多關于貼片電容電感的相關知識和采購TDK村田原裝正品貼片電容電感，歡迎您來電聯系TDK村田一級代理商深圳智成電子。
